摘要

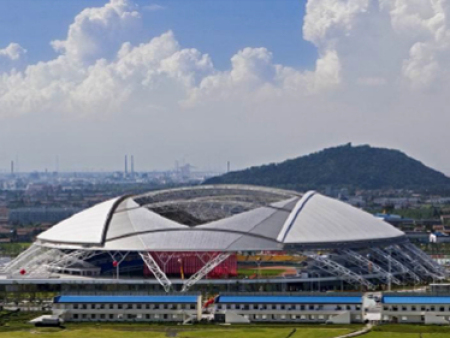

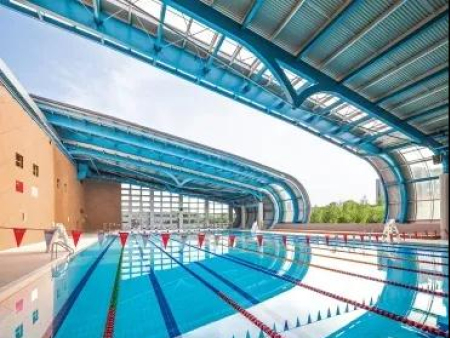

旋转式开合屋面通过绕固定轴旋转实现开启/关闭，兼具动态美学与功能性，适用于体育场、剧场等大跨度空间。
产品介绍
旋转式开合屋面通过绕固定轴旋转实现开启/关闭，兼具动态美学与功能性，适用于体育场、剧场等大跨度空间。以下是其系统化设计要点：
1. 核心结构设计
旋转单元划分
• 单扇式：整体屋面绕单轴旋转（如伦敦温布利球场），跨度≤150m时适用，需配重平衡（偏移≤5%）。
• 多扇式：分割为2~4个扇形单元（如日本福冈穹顶），每扇独立驱动，减轻单轴荷载。
关键构件
• 旋转主轴：采用高强度合金钢（如42CrMo），直径Φ300~800mm，轴承选用三排圆柱滚子轴承（承载≥5000kN）。
• 支撑轮组：轨道轮采用铸钢+聚氨酯包胶（邵氏硬度80A），轮压≤800kN/轮，轨道曲率半径R≥1.2倍屋面跨度。
材料选择
• 屋面面板：轻质铝镁合金板（2.5~3.5mm）或ETFE膜材（250~300μm），单位重量≤30kg/m²。
• 骨架结构：空间桁架（钢管Φ150~300mm）或箱形梁（Q355B钢），挠度控制≤L/400。
2. 驱动与传动系统
驱动方案
• 液压同步顶推
• 每扇布置4~8台液压缸（推力500~2000kN），比例阀控制同步误差＜1%。
• 案例：某体育场采用6台1600kN缸，开启时间25分钟。
• 电机+齿轮驱动
• 大模数齿轮（模数≥20）啮合主轴齿圈，变频电机功率55~200kW。
• 需设机械锁紧装置（如插销式），抗风载≥0.6kN/m²。
安全冗余
• 双液压泵站（一用一备）+ 应急电源（柴油发电机30s内启动）。
• 风速≥15m/s时自动触发制动器（钳盘式制动扭矩≥50kN·m）。
3. 密封与排水专项
动态密封
• 径向密封：屋面边缘设EPDM多唇密封条，压缩量40%~50%，耐老化≥15年。
• 周向密封：旋转界面采用迷宫式+气压密封（维持50~100Pa正压）。
排水系统
• 轨道内侧设V型排水槽（不锈钢304，坡度3%），虹吸排水管径≥DN150。
• 接缝处导水板延伸长度≥200mm，防止雨水倒灌。
4. 控制系统智能化
• 多传感器融合
• 激光测距仪实时监测轨道间隙（报警阈值±15mm）。
• 应变片监测主轴扭矩（安全系数＜2.0时停机）。
• 控制模式
• 预设程序：支持定时、温湿度联动（如室内PM2.5＞75自动换气）。
• 数字孪生：BIM模型同步显示屋面开合角度（精度±0.5°）。
5. 抗风与抗震设计
• 风荷载对策
• 开启状态风振系数β=2.0~2.5，计算风吸力时考虑涡脱效应。
• 紧急关闭时间≤10分钟（12级风工况）。
• 抗震措施
• 滑动支座允许±150mm位移（设复位弹簧），罕遇地震下脱离锁定。
• 主轴与基础采用耗能减震器（阻尼比≥15%）。
6. 典型案例参数
项目 参数值
日本札幌穹顶 4扇旋转，单扇重1200吨
开启时间 20分钟（0~90°）
驱动功率 4×90kW液压系统
轨道精度 水平误差≤3mm/10m
7. 施工与维护要点
• 安装精度控制
• 主轴垂直度≤1/5000，轨道圆周度公差±5mm。
• 激光跟踪仪校准轮组接触面（接触斑点≥80%）。
• 运维管理
• 每月润滑齿轮/轴承（耐高温锂基脂NLGI 2级）。
• 每5年更换密封系统，每10年进行结构无损探伤（UT/MT）。
特别提示：旋转屋面需进行多工况有限元分析（包括极端风雪+半开状态），并实物制作1:10模型验证机构可靠性。动态风洞试验建议采用CFD模拟与实测结合（如FLUENT软件）。
