摘要
玻璃开合屋面设计需兼顾透光性、结构强度、密封性及机械可靠性，适用于体育馆、商业中庭等场景。

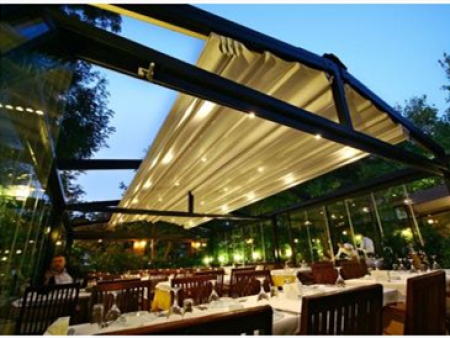

产品介绍
玻璃开合屋面设计需兼顾透光性、结构强度、密封性及机械可靠性，适用于体育馆、商业中庭等场景。以下是核心设计要点：
1. 玻璃选型与结构设计
玻璃面板
• 类型
• 夹层玻璃：8~12mm钢化玻璃+1.52mm PVB胶膜，抗冲击且破碎后不坠落。
• 中空玻璃（寒冷地区）：6Low-E+12A+6mm，降低热传导（U值≤1.5 W/m²·K）。
• 电致变色玻璃（可选）：智能调光，减少阳光直射热负荷。
• 强度验证
需通过风压试验（如EN 12150-1），抗风压性能≥3.0kPa，挠度≤L/100（L为跨度）。
支撑框架
• 材料
铝合金（6061-T6）或不锈钢（304/316），阳极氧化/氟碳喷涂防腐处理。
• 节点设计
采用柔性连接（硅胶垫片缓冲），避免玻璃硬接触，允许±5mm热膨胀位移。
2. 开合驱动系统
驱动方式
• 平移式（直线轨道）
齿轮齿条+伺服电机（定位精度±2mm），适合矩形平面，轨道需预埋防尘条。
• 旋转式（弧形轨道）
液压推杆+铰链机构，开启角度0~90°，需计算防倾覆（安全系数≥1.5）。
• 折叠式
多段玻璃板铰接，电机同步控制，适用于复杂曲面（如ETFE膜辅助支撑）。
关键参数
• 单块玻璃重量≤200kg/m²（含框架），开启速度3~6m/min。
• 驱动功率按1.2倍静摩擦系数计算，备用电源续航≥30分钟。
3. 密封与排水
• 动态密封
• EPDM多腔密封条：压缩量30%~40%，耐磨性≥10万次开合。
• 气压密封系统（可选）：通过风机维持腔体正压（50~100Pa），阻隔雨水渗透。
• 排水设计
• 轨道集成排水槽（坡度≥2%），不锈钢导水管直径≥50mm。
• 玻璃接缝处打耐候胶（如硅酮结构胶），胶缝宽度≥8mm。
4. 智能控制系统
• 传感器集成
• 风速传感器（≥12m/s自动闭锁）、雨量传感器（0.1mm/min触发关闭）。
• 红外防夹装置（障碍物检测力≤150N）。
• 控制模式
• BIM联动：与建筑能源管理系统（BEMS）同步，根据光照/温度自动调节开合度。
• 手动应急：机械式离合器可在断电时手动操作。
5. 特殊工况应对
• 抗风设计
开启状态下风振系数取1.8~2.2，玻璃边缘加装防风夹具（如不锈钢夹持器）。
• 热应力管理
玻璃边缘预留5~10mm间隙，铝框热膨胀系数需匹配（23×10⁻⁶/℃）。
• 防结露（寒冷地区）
中空玻璃暖边间隔条，或加热轨道（功率20W/m，-15℃启动）。
6. 案例参考
• 某商业中庭玻璃穹顶
• 跨度35m，单块玻璃尺寸1.5×3m（重120kg/块）
• 平移开启率70%，全程时间8分钟
• 能耗：0.5kWh/m²·次
7. 维护与验收
• 日常维护
• 每月清洁轨道杂质，每季度检查胶条老化。
• 玻璃表面涂纳米疏水涂层（接触角≥110°），减少清洁频率。
• 验收标准
• 气密性：≤1.5m³/(m·h) @100Pa（GB/T 7106-2008）
• 水密性：≥700Pa不渗漏（GB/T 15227-2019）
注：建议采用有限元分析（如ABAQUS）模拟玻璃板在风压下的应力分布，并实物测试开合机构耐久性（≥5万次循环无故障）。
