摘要

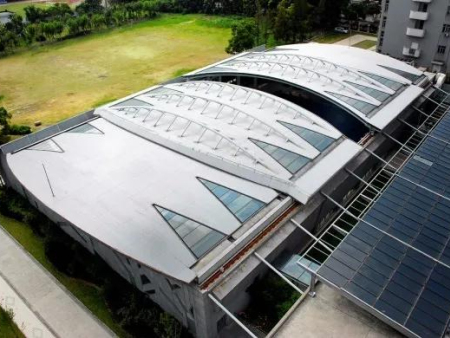

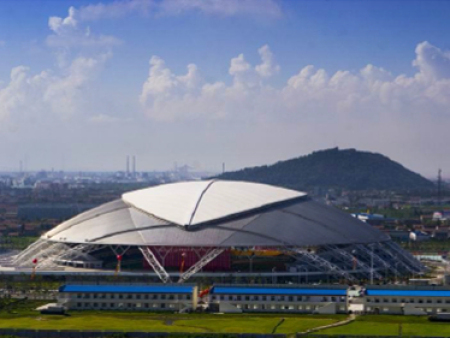

齿轨驱动是重型开合屋面的主流方案，适用于大跨度、高荷载的体育场馆、展览中心等建筑。其核心特点是高精度、强承载、长寿命，设计需综合考虑机械、结构、电气系统的协同。
产品介绍
齿轨驱动是重型开合屋面的主流方案，适用于大跨度、高荷载的体育场馆、展览中心等建筑。其核心特点是高精度、强承载、长寿命，设计需综合考虑机械、结构、电气系统的协同。
1. 齿轨系统设计
(1) 齿轨与齿轮选型
• 齿轨类型：
• 直齿条（适用于直线轨道）：模数≥12，材质42CrMo，淬火硬度HRC50-55。
• 弧形齿条（适用于曲线轨道）：需定制加工，曲率半径≥屋面跨度1.5倍。
• 齿轮参数：
• 齿轮模数匹配齿条，常用斜齿轮（β=15°~20°）降低噪音。
• 材质20CrMnTi，渗碳淬火硬度HRC58-62，精度等级ISO 6级。
(2) 驱动电机与减速机
• 电机功率计算：
\[
P = \frac{F \cdot v}{1000 \cdot \eta} \quad (kW)
\]
• F = 总阻力（摩擦+风压+坡度，通常取1.2~1.5倍静摩擦）
• v = 运行速度（一般3~10m/min）
• \eta = 传动效率（0.85~0.9）
• 减速机选型：
• 行星齿轮减速机（传动比50~200），带自锁功能防止滑移。
• 案例：某体育场采用4×55kW电机+减速机，驱动800吨屋面。
(3) 轨道与支撑系统
• 轨道材料：
• 高强度钢轨（QU80或QU100），表面淬火硬度HB300-350。
• 轨道直线度误差≤±2mm/10m，水平度≤±1mm/m。
• 支撑轮组：
• 采用双轮缘导向轮（聚氨酯包胶，邵氏硬度80A），轮压≤800kN/轮。
• 轨道基础需预埋高强螺栓（M30~M36），抗拔力≥200kN。
2. 结构设计要点
(1) 屋面结构形式
• 空间桁架（跨度≤150m）：钢管Φ200~400mm，Q355B钢，节点采用铸钢件。
• 网壳结构（跨度＞150m）：单层或双层网壳，需计算屈曲稳定性。
• 面板材料：铝镁锰板（2.5~3.0mm）或ETFE膜（250~300μm）。
(2) 荷载计算
• 恒载（自重+设备）：1.5~3.0kN/m²
• 活载（雪载/检修）：0.5~1.5kN/m²
• 风载（极端工况）：按GB 50009计算，风振系数β=1.8~2.5
• 地震作用：按GB 50011进行时程分析
(3) 抗倾覆设计
• 计算不利工况（半开状态+强风），安全系数≥1.5：
\[
K = \frac{\text{抗倾覆力矩}}{\text{倾覆力矩}} \geq 1.5
\]
• 必要时增加配重块或抗风锁扣。
3. 控制系统与安全保护
(1) 驱动控制
• PLC+变频器：实现多电机同步（位置误差≤±5mm）。
• 编码器反馈：绝对值编码器（分辨率≤0.1°）实时监测齿条位置。
(2) 安全保护措施
• 超载保护：扭矩限制器（设定值110%额定负载）。
• 防撞系统：激光/超声波传感器检测障碍物（反应时间≤0.5s）。
• 应急制动：液压钳盘制动器（制动力矩≥50kN·m）。
(3) 智能化管理
• BIM集成：实时监控屋面状态（应力、温度、位移）。
• 预测性维护：振动传感器+AI分析齿轮磨损趋势。
4. 施工与验收标准
(1) 安装精度要求
项目 允许误差
齿轨直线度 ≤±2mm/10m
齿轮啮合间隙 0.1~0.3mm
轨道水平度 ≤±1mm/m
(2) 验收测试
• 空载测试：全程运行5次，无异常噪音/振动。
• 负载测试：110%额定荷载运行，检查结构变形（≤L/500）。
• 密封性测试：喷淋试验（100L/m²·h）无渗漏。
5. 典型案例参考
项目 参数
北京大兴机场维修库 跨度120m，齿轨模数16，8×45kW电机
杭州奥体中心 弧形齿轨，曲率半径180m，定位精度±3mm
德国慕尼黑安联球场 液压+齿轨双驱动，抗风载1.2kN/m²
6. 维护与寿命
• 日常维护：
• 每月检查齿轨润滑（二硫化钼脂）。
• 每季度检测齿轮磨损（硬度仪+目视）。
• 寿命评估：
• 齿轨寿命≥50万次循环（疲劳强度计算）。
• 密封条更换周期8~10年。
齿轨开合屋面设计需机械、结构、电气多协同，确保齿轮啮合精度、抗风稳定性、系统可靠性。建议采用有限元分析（ANSYS）优化结构，并通过1:10模型试验验证驱动系统。
