摘要
气动排烟窗（Pneumatic Smoke Vent）是一种通过压缩空气驱动的自动排烟系统，适用于工业厂房、仓库、大型商业建筑等需要快速排烟的场所。

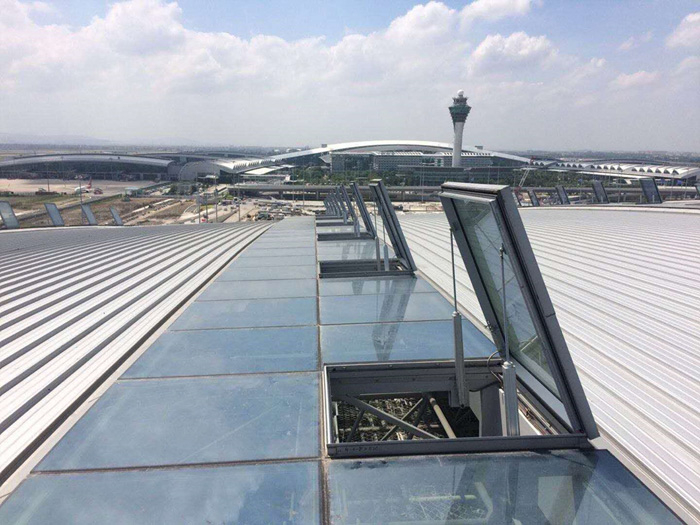

产品介绍
气动排烟窗（Pneumatic Smoke Vent）是一种通过压缩空气驱动的自动排烟系统，适用于工业厂房、仓库、大型商业建筑等需要快速排烟的场所。其核心特点是响应快、无需电力、维护简单，符合消防规范对排烟系统的可靠性要求。
1. 气动排烟窗的基本组成
组件 功能
气动执行器 压缩空气驱动，推动窗户开启（通常为气缸或气囊结构）
储气罐 存储压缩空气（0.6~0.8MPa），确保断电时仍可工作
电磁阀 接收消防信号，控制气流通道（24V DC 或 220V AC）
手动释放装置 机械拉绳或手泵，应急情况下手动开窗
窗扇与框架 铝合金/钢制结构，需满足耐火、抗风压要求（GB 50016/GB 51251）
2. 工作原理
（1）正常待机状态
• 储气罐内保持0.6~0.8MPa的压缩空气（由空压机定期补充）。
• 电磁阀关闭，气动执行器处于收缩状态，窗户关闭。
（2）火灾报警触发
1. 消防信号输入：火灾报警系统（如烟感、温感或手动报警按钮）发送信号至电磁阀。
2. 电磁阀开启：压缩空气从储气罐通过电磁阀进入气动执行器。
3. 窗户开启：
• 气缸式：气压推动活塞杆伸出，直接顶开窗扇（开启角度70°~90°）。
• 气囊式：气压使气囊膨胀，通过连杆机构推开窗户（适用于大跨度天窗）。
4. 排烟完成：窗户完全开启后，气流持续维持开窗状态（需防止意外关闭）。
（3）断电或故障时的应急操作
• 手动释放：拉动机械拉绳或操作手泵，直接向执行器供气开窗。
• 无源运行：储气罐提供独立气源，不依赖外部电力。
3. 技术优势
特点 说明
快速响应 开窗时间≤60s（GB 51251-2017 要求）
无电力依赖 储气罐供气，适合易燃易爆场所（如化工厂、油库）
抗干扰性强 不受电磁干扰或电压波动影响
维护成本低 仅需定期检查气密性和气压（每月1次）
4. 关键设计参数
参数 标准要求
工作气压 0.6~0.8MPa（储气罐容量需满足≥3次全开操作）
开启角度 ≥70°（确保有效排烟面积）
耐火性能 窗框≥1.0h（GB 50016），玻璃≥1.0h（GB 15763.1）
抗风压 ≥1.5kPa（沿海地区≥2.5kPa）
5. 安装与验收
（1）安装要点
• 气路管道：采用铜管或耐压尼龙管，避免漏气（安装后需做气密性测试）。
• 储气罐位置：靠近排烟窗，减少气压损失（管道长度≤10m）。
• 联动测试：与火灾报警系统同步触发，验证开窗时间。
（2）验收标准
• 功能测试：模拟火灾信号，测量开窗时间（≤60s）。
• 气压保持：储气罐在48小时内压降≤10%。
• 手动操作：拉绳启动力≤150N（GB/T 30041-2013）。
6. 典型应用场景
• 工业厂房：化工、锂电池车间（防爆要求高）。
• 物流仓库：大空间快速排烟。
• 地下车库：配合机械排烟系统使用。
7. 常见问题与解决
问题 原因 解决方案
窗户无法开启 气压不足/电磁阀故障 检查储气罐压力，更换电磁阀
开启速度慢 管道漏气或阻力大 修复漏气点，增大管径（≥Φ8mm）
误关闭 气压维持不足 增加储气罐容量或加装单向阀
气动排烟窗通过压缩空气驱动，解决了电力依赖问题，特别适合防爆、高可靠性要求的场所。设计时需考虑：
1. 气源稳定性（储气罐容量≥3次操作）。
2. 快速响应（≤60s开启）。
3. 消防联动（与报警系统无缝对接）。
符合 GB 51251-2017 和 GB 50016-2014 规范，建议选择具备消防产品认证（CCCF）的厂家。
