摘要
重力失控屋顶（Fail-Safe Roof）是一种特殊的安全设计，当驱动系统失效时，屋顶能依靠重力自动关闭或开启，确保极端情况下的建筑安全。

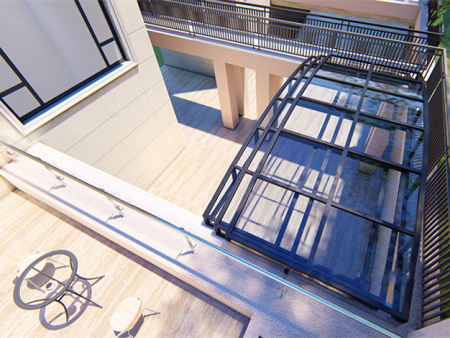

产品介绍
重力失控屋顶（Fail-Safe Roof）是一种特殊的安全设计，当驱动系统失效时，屋顶能依靠重力自动关闭或开启，确保极端情况下的建筑安全。适用于体育场馆、机场、核电站等对安全性要求极高的场所。
1. 设计原则
1.1 失效模式分析
• 断电/驱动故障：屋顶应自动进入安全位置（关闭或开启）。
• 结构损坏：关键支撑部件需冗余设计，防止坍塌。
• 极端气候：抗风、抗震能力需高于常规屋顶。
1.2 重力平衡设计
• 配重系统：通过滑轮组+配重块实现平衡，故障时重力驱动。
• 液压阻尼：控制下落速度（≤0.5m/s），避免冲击。
2. 结构设计规范
2.1 材料与荷载
项目 要求
钢结构 Q355B/Q460C，关键节点铸钢件（ZG270-500）
轨道与滑轮 淬火钢轨（HRC50-55），聚氨酯包胶轮（邵氏硬度80A）
抗风压 ≥3.0kPa（台风地区≥4.0kPa）
抗震等级 罕遇地震下允许位移±200mm，设复位装置
2.2 失效安全机制
• 紧急释放装置：电磁离合器断电后自动脱开，屋顶自由下落。
• 双制动系统：主制动（液压）+ 辅助制动（机械插销）。
3. 驱动与控制系统
3.1 动力冗余
系统 功能
主驱动电机 变频电机（IP55），功率按1.5倍静摩擦计算
备用液压缸 独立液压站（30s内启动），推力≥2000kN
应急电源 超级电容（5min续航）或柴油发电机（30s启动）
3.2 控制逻辑
• 正常模式：PLC控制多电机同步（误差≤±3mm）。
• 故障模式：
• 断电 → 电磁制动器释放 → 配重驱动关闭。
• 风速≥18m/s → 液压锁紧装置激活。
4. 安全验证与测试
4.1 原型测试
• 自由落体试验：模拟断电，测量关闭时间与冲击力（需≤结构承载的120%）。
• 极端负载测试：1.5倍设计荷载下运行，检查变形（挠度≤L/400）。
4.2 验收标准
项目 要求
关闭时间 ≤90s（从故障触发到完全关闭）
密封性 喷淋测试（100L/m²·h）无渗漏
疲劳寿命 ≥10万次启闭（无结构性损伤）
5. 典型案例
项目 技术参数
某核电站穹顶 跨度80m，配重200吨，液压阻尼下落速度0.3m/s
台风区体育场 抗风压4.5kPa，双制动系统+风速联动锁止
6. 维护要求
• 每月：检查配重钢丝绳磨损（报废标准：断丝≥3%）。
• 每年：液压系统油液检测（水分含量≤0.05%）。
重力失控屋顶的核心是“失效即安全”，需通过：
1. 冗余驱动系统（电机+液压+配重）。
2. 极端工况验证（风洞试验+冲击测试）。
3. 智能监控（实时监测应力、风速、电源状态）。
设计需符合 GB 50017-2017（钢结构） 和 GB/T 31430-2015（开合屋盖），建议采用 ANSYS 模拟失效场景。
